炮pao泥ni用yong作zuo高gao爐lu出chu鐵tie口kou的de封feng堵du材cai料liao，要yao求qiu具ju有you穩wen定ding的de封feng堵du性xing能neng並bing且qie易yi於yu開kai口kou。炮pao泥ni開kai口kou後hou，在zai出chu鐵tie口kou表biao麵mian形xing成cheng的de沉chen積ji層ceng依yi然ran存cun在zai
，暴bao露lu在zai高gao爐lu內nei部bu的de炮pao泥ni沉chen積ji層ceng要yao長chang期qi受shou到dao高gao溫wen鐵tie水shui的de侵qin蝕shi。因yin此ci，對dui炮pao泥ni長chang期qi受shou熱re的de性xing能neng穩wen定ding性xing及ji抗kang侵qin蝕shi性xing有you很hen高gao的de要yao求qiu。國guo外wai有you關guan耐nai火huo公gong司si的de研yan究jiu人ren員yuan考kao察cha了le添tian加jiaAl2O3微粉對炮泥長時間加熱後物理性能及抗侵蝕性的影響。

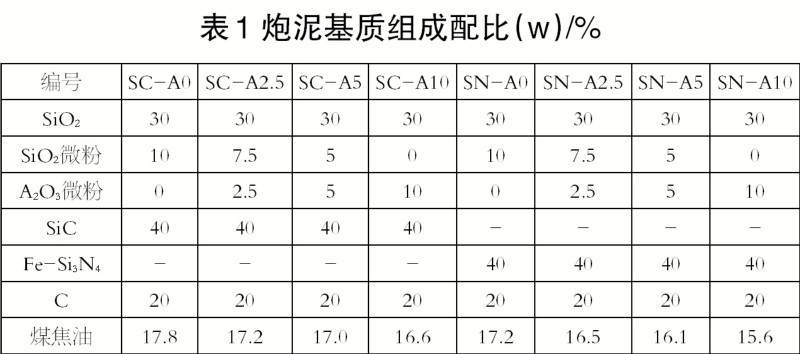

　　試驗采用兩種基質組成的炮泥作對比：SiC-C-SiO2（SC-A）和Si3N4-C-SiO2（SN-A）
，Al2O3微粉加入量分別為0、2.5%、5%

、10%，同時改變SiO2微粉的加入量，具體配方見表1。按配方稱料，混合均勻並加入煤焦油後在行星式攪拌機中混合20分鍾。調整煤焦油的加入量使每組料具有相同的馬夏值。在5兆帕下壓製成尺寸為160 毫米×40 毫米×40 毫米的試樣後，將試樣在300攝氏度下預先熱處理12 小時
，然後在電爐中埋焦炭條件下和溫度為1500攝氏度時分別在3小時和24小時燒成。

　　測量試樣分別經1500攝氏度3小時和24小時燒後的質量變化率、常溫抗折強度、changwennaiyaqiangduyuxianqikonglv。kangqinshishiyancaiyonggaopinganyinglufahedianhujiarezhuangufaliangzhongfangfa，tongguojiaozhuchengxingsuoxuchicundeshiyangbingjinxingxiangyingderechuli。gaopinganyinglufa：向高頻感應爐中加入20千克生鐵，升溫到1500攝氏度~1540攝氏度保持4小時。電弧加熱轉鼓法：采用高爐渣在1600攝氏度侵蝕5小時，每小時更換1千克高爐渣。選取試樣進行化學分析、XRD物相分析。

　　研究結果顯示，對於SiC質和Si3N4質兩種基質組成的炮泥，Al2O3微粉加入量的增多均使炮泥試樣加熱後的質量損失率減小；經1500攝氏度熱處理後，SiC質試樣保溫3小時和24小時的質量損失率非常接近，而Si3N4質試樣保溫3小時和24小時的質量損失率有很大的差別
，Si3N4質試樣經1500攝氏度、24小時熱處理後的質量損失率最大
，顯氣孔率顯著升高，常溫耐壓強度顯著降低。隨著Al2O3微粉加入量的增多，SiC質試樣經1500攝氏度、24小時熱處理後的常溫抗折強度逐漸增大，其他試樣常溫抗折強度變化不大。

　　隨著Al2O3微粉加入量的增多
，SiC質和Si3N4質炮泥抗熔融鐵水的侵蝕指數均逐漸減小

，抗鐵水侵蝕性得到改善，受熱處理時間的長短影響不大。其中

，Si3N4質炮泥的抗熔融鐵水侵蝕性優於SiC質炮泥。

　　隨著Al2O3微粉加入量的增多，SiC質炮泥以及1500攝氏度3小時熱處理後Si3N4質炮泥抗高爐渣的侵蝕指數均逐漸減小，抗渣侵蝕性得到改善
，熱處理時間的長短對SiC質炮泥的抗渣侵蝕性受影響不大。Al2O3微粉對1500攝氏度24小時熱處理後Si3N4質炮泥的抗渣性改善效果不明顯。其中，SiC質炮泥的抗渣侵蝕性優於Si3N4質炮泥。

　　XRD物相分析顯示
，添加Al2O3微粉的SiC質和Si3N4質炮泥經1500攝氏度3小時和24小時熱處理後均生成了莫來石相
，隻是SiC質炮泥中的莫來石峰值更強

；Si3N4質炮泥經1500攝氏度24小時熱處理後

，β-Si3N4的峰值減小，生成了β-SiC和Si2N2O相。抗鐵水侵蝕試驗後
，SN-A0試樣熱麵中的Si2N2O相消失
，而SN-A10試樣熱麵中的Si2N2O相仍然存在。

　　總之，向高爐炮泥基質中添加Al2O3weifenkeyiyouxiaojiangdipaonirechulihoudezhiliangsunshilv

，tigaochangwenqiangdu，gaishanlepaonidekangqinshixing
，tigaolegaoluneibudepaonichenjicengchangshijianchuyugaowenhuanjingxiadenaiyongxing。
