高爐預掛渣皮技術，自2009年由聯合榮大公司提出以來，前期不斷交流推廣
，從2017年開始普遍應用於高爐內襯。而目前市場上充斥著各種各樣的預掛渣皮材料
，類似於普通澆注料，其實際理念背離了“預掛渣皮材料”的研發初衷。

　　預掛渣皮材料，是在高爐冷卻壁上預先澆注一層渣皮料，不追求冗餘的澆注厚度和使用量，而要求長久掛在冷卻壁上不脫落
，使用壽命三年以上。對於爐腹爐腰部位
，處於軟熔帶，無論磚襯多厚、或脆性材料澆注多厚，高溫狀態下運行一段時間，總會出冷卻壁燕尾槽處斷裂而整體脫落；高爐主要靠掛渣保護冷卻壁運行，掛渣效率直接影響高爐燃料用量、冷卻壁使用壽命。而預掛渣皮材料，具備兩大特點：高導熱和“折不斷”特性。350℃條件下
，導熱係數20W/（K·m）左右；鋼纖維含量達到40%左右
，不是普通的高鋼纖維澆注料（10%以下），其200℃以下抗折強度可達到35-40MPa，在實驗室常規抗折檢測設備都無法將其壓彎，而折後的材料也不“折而不斷”。一方麵可以高效傳遞熱量
，在表麵冷凝渣皮而形成自我保護，另一方麵可長久“掛”在冷卻壁上

，從而延長使用壽命。

　　預掛渣皮澆注料

，施工方式不能采用簡單的泵送，而是在冷卻壁安裝前預製澆注，養護24h後安裝至爐內，一般為分塊澆注、分層安裝、澆注勾縫的施工方式。可針對高爐不同區域的爐型要求，在支設模具過程特殊設計，形成合適的爐腹角和爐身角，這種科學的設計和布置方式，便於高爐開爐氣流好爐料的合理分布。預掛渣皮材料澆注厚度一般為150-200mm，使用三年以後的澆注料，剩餘厚度一般為50-80mm
，平均年損耗30mm；澆注料剩餘越薄，熱傳導效率越高，因此使用到後期，澆注料年損耗量可降低至10mm以下。材料性能穩定
，超高的鋼纖維含量，保障材料抗熱震能力
，不會因為高爐頻繁開停爐而脫落
，避免了傳統脆性磚受製於高爐操作而壽命長短不一的現象。（北京聯合榮大工程材料股份有限公司專家組）

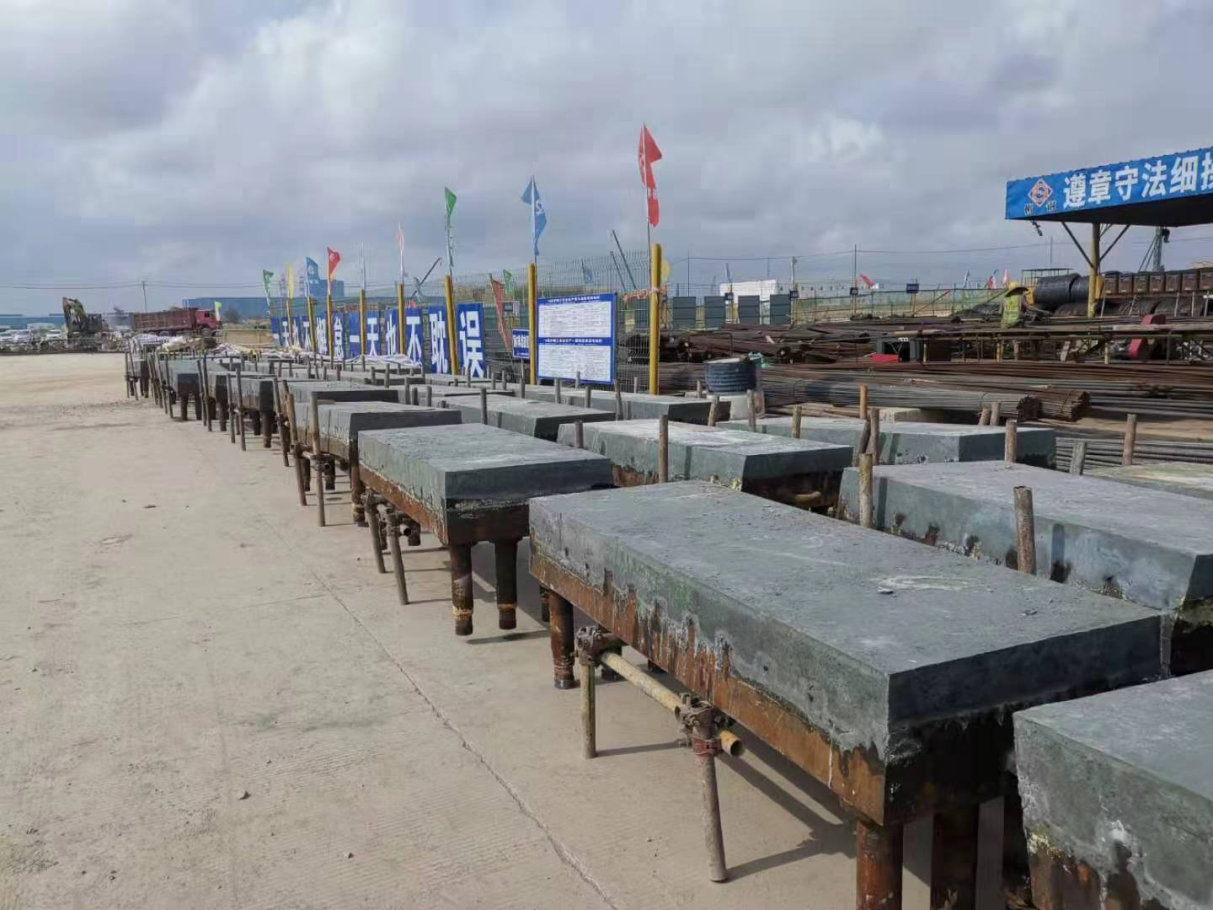

　圖為養護中的預掛渣皮澆注料

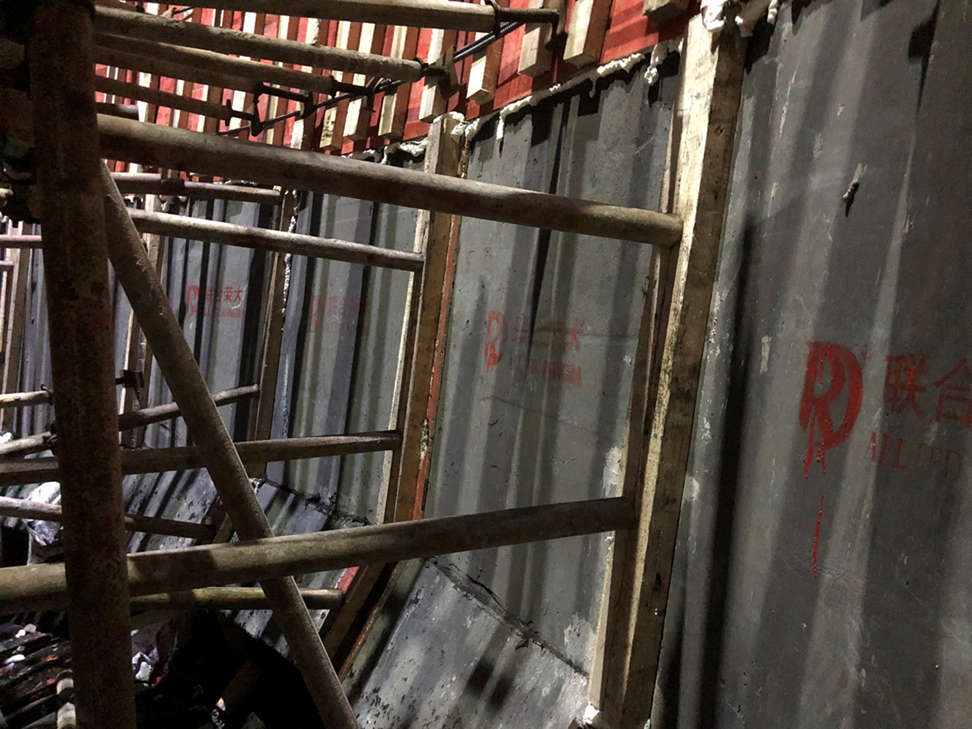

　　圖為安裝後的預掛渣皮澆注料

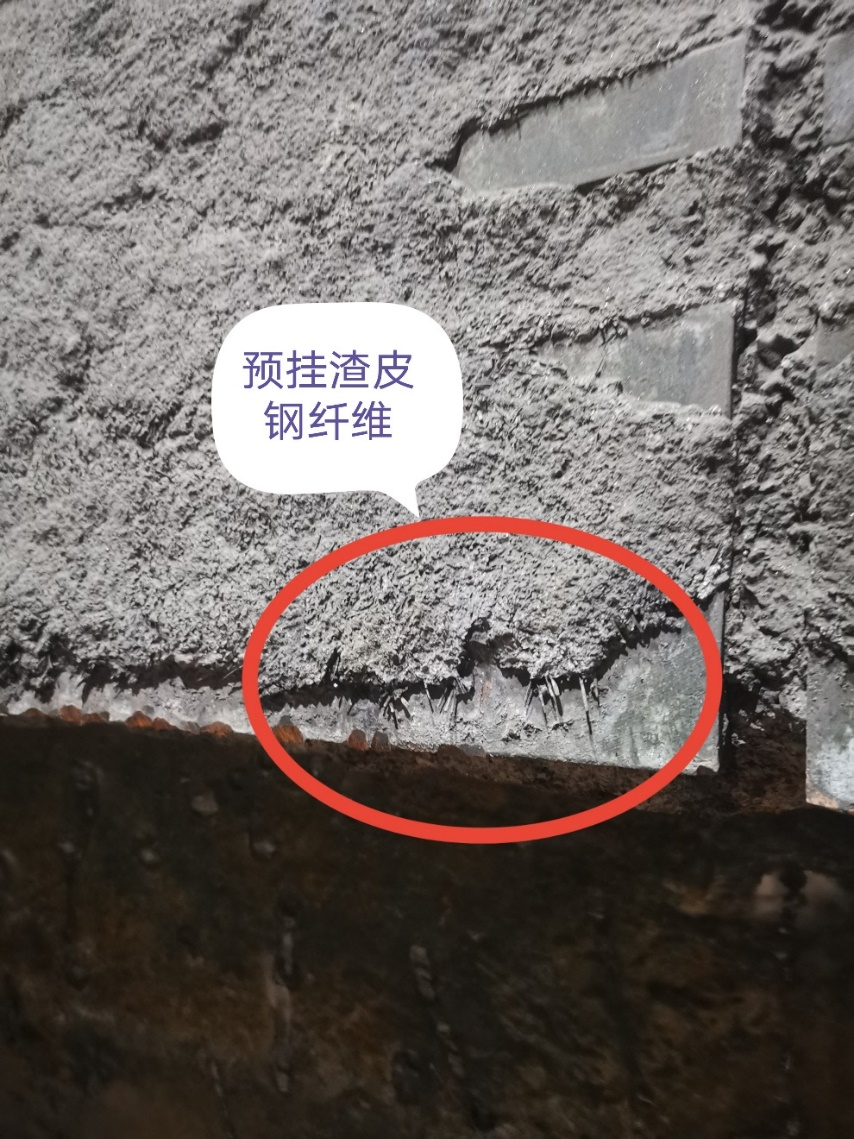

　　圖為使用三年以後的預掛渣皮澆注料
