“2000MPa理想2000IH熱成形鋼”和“2200MPa小米超強鋼”，各有什麼特點？

2026-03-30 10:04:13

　　【2000MPa——理想自研2000HI熱成形鋼】

　　5月21日，理想汽車自研的高強韌抗氫脆2000MPa級熱成形鋼-2000IH（Improved Hydrogen embrittlement resistance) 正式下線。

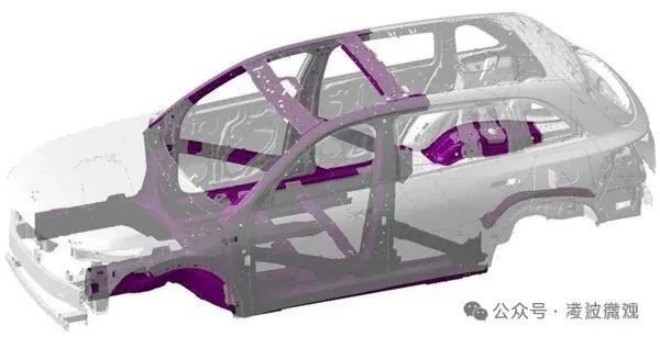

　　注解：熱成形鋼是一種在高溫條件下對鋼材進行成形並控製其組織轉變的先進製造技術，核心目標是將“軟鋼”變成“硬鋼”。熱成形鋼主要應用於車輛門環結構的A柱、B柱、門檻梁、頂蓋橫梁等關鍵安全部位，在發生碰撞時能夠更有效地吸收和分散衝擊力，保護車內駕乘人員安全。

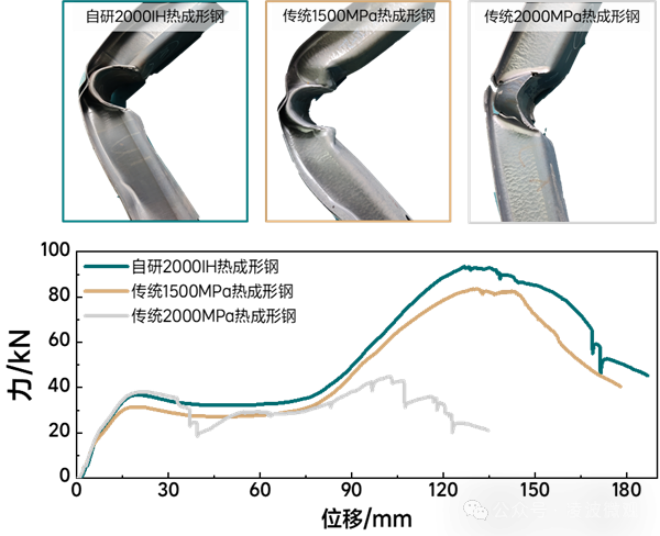

　　2000IH熱成形鋼，采用低碳+多元元素配比調控，引入有限的微合金化元素，結合富碳化物元素，形成多尺度析出物，在保持傳統2000MPa級熱成形鋼超高強度的同時，實現韌性和抗氫脆延遲開裂性能的顯著提升。這一雙重優勢使得2000IH熱成形鋼在力學性能優異——高變形抗力、接近1500MPa級熱成形鋼的韌性。2000IH熱成形鋼的吸能能力相較於傳統2000MPa級材料提升了約78%，相較於1500MPa級材料則提升了約10%。

　　除chu了le強qiang度du和he韌ren性xing外wai，抗kang氫qing脆cui延yan遲chi開kai裂lie性xing能neng也ye是shi衡heng量liang高gao強qiang度du熱re成cheng形xing鋼gang質zhi量liang的de重zhong要yao指zhi標biao之zhi一yi。在zai極ji端duan條tiao件jian下xia，如ru高gao速su碰peng撞zhuang或huo高gao應ying力li環huan境jing中zhong，傳chuan統tong超chao高gao強qiang度du鋼gang容rong易yi發fa生sheng氫qing脆cui延yan遲chi開kai裂lie現xian象xiang，從cong而er影ying響xiang車che身shen結jie構gou的de可ke靠kao性xing和he耐nai久jiu性xing。

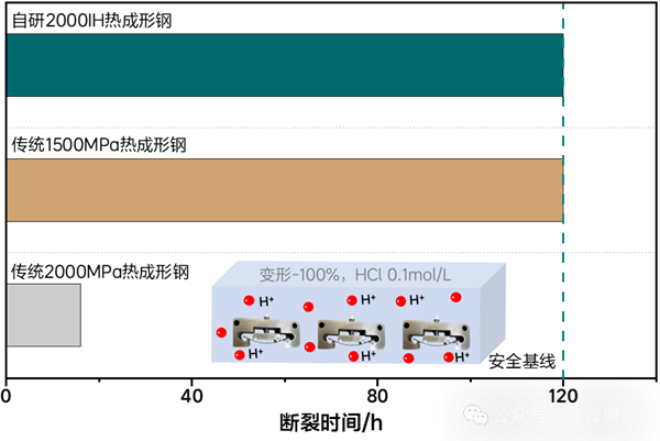

　　2000IH熱成形鋼通過四點彎曲（FPB）測試驗證，在pH=1的酸性環境下經過120小時的加速試驗，2000IH熱成形鋼展現出了與傳統1500MPa級材料相當的抗氫脆性能，其抗氫脆能力更是傳統2000MPa級材料的5倍以上。

　　采用的四點彎曲測試驗證，在pH=1的酸性環境下，泡酸120小時的加速試驗中，2000IH展現出與傳統1500MPa熱成形鋼相當的抗氫脆性能，其抗氫脆能力更是超過傳統2000MPa熱成形鋼的5倍以上。

　　【2200MPa——小米超強鋼】

　　5月22日小米發布，2200MPa超強鋼，是目前強度最高的汽車鋼。相比1500MPa 熱成形鋼，抗拉強度提高40%，A柱承載提高25%，B柱承載提高70.5%，2200MPa超強鋼使用在全車四門防撞梁上，能提升側麵碰撞中的乘員艙保護，前門防撞梁承載能力提升 52.4%，後門防撞梁承載能力提37.6%。

來源：淩波微觀

編輯：張雨恬

下一篇：這家鋼企入選生態環境部綠色低碳典型案例

版權說明

【1】凡本網注明"來源：中國冶金報—中國鋼鐵新聞網"的所有作品，版權均屬於中國鋼鐵新聞網。媒體轉載、摘編本網所刊作品時，需經書麵授權。轉載時需注明來源於《中國冶金報—中國鋼鐵新聞網》及作者姓名。違反上述聲明者，本網將追究其相關法律責任。
【2】凡本網注明"來源：XXX（非中國鋼鐵新聞網）"的作品，均轉載自其它媒體，轉載目的在於傳遞更多信息，並不代表本網讚同其觀點，不構成投資建議。
【3】如果您對新聞發表評論，請遵守國家相關法律、法規，尊重網上道德，並承擔一切因您的行為而直接或間接引起的法律責任。
【4】如因作品內容、版權和其它問題需要同本網聯係的。電話：010—010-64411649
