廢鋼是鋼鐵製品使用後報廢回收的鋼鐵材料
、鋼鐵生產過程中產生的不合格品、gangtiecailiaoyingyongzhongdejiagongxiajiaoliaodengdezongcheng。feigangshikezaishenglvseziyuan
，yeshigangtiegongyebukehuoquedetiesuziyuan。feigangzaigangtiexingyedeshiyongbimianlecongkuangshikaicai、選礦、燒結、煉鐵等一係列高碳排放環節

，每使用一噸廢鋼可減少1.5~1.6噸二氧化碳排放，減少能源消耗350kg標煤。因為廢鋼的降碳屬性
，廢鋼的利用對中國鋼鐵行業的綠色發展以及“雙碳”目標的實現具有重大的戰略意義。

　　廢鋼的使用量呈現逐年增加的趨勢
，現在用於轉爐的廢鋼量約占70%左右


，用於電爐的廢鋼約占30%左右；轉爐的廢鋼比平均16%左右
、電爐的廢鋼比平均60%左右，都有很大的提升空間。由於廢鋼供應不足
，價格高

，經濟性差
，造成電爐配加大比例的鐵水。見下表

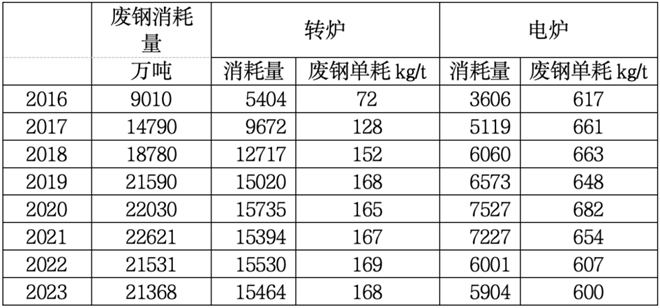

　　2016年⁓2023年鋼鐵行業廢鋼總消耗
、轉爐消耗、電爐消耗

　　為落實“雙碳目標”
，在加快推動綠色低碳發展方麵，將積極培育發展綠色生產力、積極應對氣候變化、積極參與全球氣候治理。2025nianquanguotanpaifangquanjiaoyishichangjiangnarugangtiepaifangxingye。tanpaifangquanjiaoyishichangjiangjinyibuqudongqiyeditanzhuanxing，cushigangqizhudongjianshaotanpaifang，gangtieyelianzhongzhuanlulianganghedianluliangangbijiangzhengduoyongyouditanshuxingdefeigangziyuan。

　　3.1 廢鋼用於轉爐長流程和電爐短流程中的碳排放分析

　　1）轉爐煉鋼和電爐煉鋼在不同廢鋼比條件下的碳排放計算

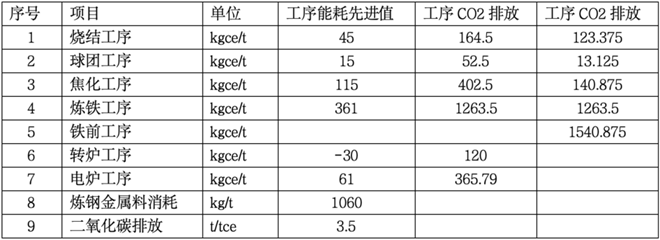

　　計算前提條件：

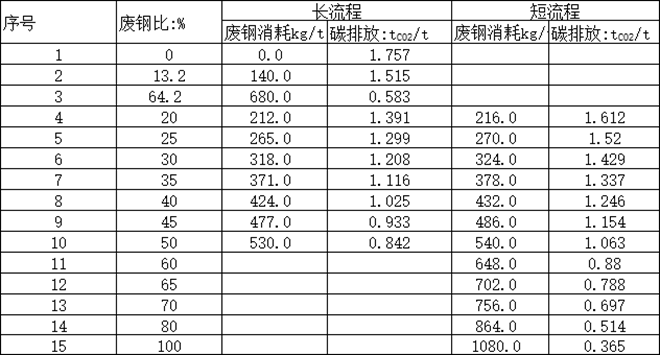

　　計算結果：

　　當前，轉爐煉鋼企業都在努力提高廢鋼比
，通過采取廢鋼預熱、加入補熱劑、鐵水運輸環節采取保溫措施提高鐵水溫度


、優化轉爐冶煉操控等措施，廢鋼比大幅提升，據報道先進企業廢鋼比已達到50%的能力,許多企業轉爐廢鋼比已達到40%左右。當轉爐廢鋼比提高到35%時碳排放相當於電爐45%的廢鋼比的碳排放。從上表中顯示，廢鋼比由35%增加至45%
，轉爐長流程工序碳排放由1116kg/t降低至0.933kg/t，即廢鋼比增加10%，鋼前工序（從鐵礦石到粗鋼）碳排放降低約16%。

　　2）100kg廢鋼用於轉爐和電爐中的CO2排放量計算

　　現(xian)在(zai)廢(fei)鋼(gang)供(gong)應(ying)量(liang)不(bu)足(zu)

，轉(zhuan)爐(lu)與(yu)電(dian)爐(lu)爭(zheng)奪(duo)廢(fei)鋼(gang)，從(cong)經(jing)濟(ji)性(xing)和(he)供(gong)應(ying)量(liang)上(shang)不(bu)能(neng)支(zhi)撐(cheng)電(dian)爐(lu)全(quan)廢(fei)鋼(gang)冶(ye)煉(lian)，電(dian)爐(lu)的(de)產(chan)能(neng)利(li)用(yong)率(lv)也(ye)比(bi)較(jiao)低(di)。以(yi)下(xia)計(ji)算(suan)廢(fei)鋼(gang)應(ying)用(yong)到(dao)轉(zhuan)爐(lu)和(he)電(dian)爐(lu)中(zhong)的(de)降(jiang)碳(tan)效(xiao)果(guo)。

　　按照廢鋼熔化耗熱進行計算
，計算如下：

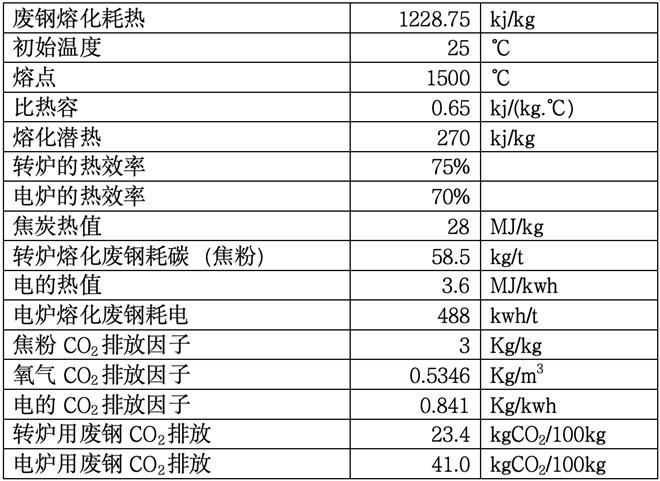

　　⑴ 計算條件

　　⑵ 計算過程：

　　①每kg廢鋼熔化耗熱=廢鋼熔化熱+熔化潛熱

　　=0.65×（1500-25）+270=1228.75kj/kg.

　　②100kg廢鋼在轉爐中熔化，按照用焦粉作為補熱劑，耗用焦粉量為：每kg廢鋼熔化耗熱/（轉爐的熱效率*焦炭熱值）=1228.75/（0.75×28×1000）=0.0585kg/kg.

　　用補熱劑（焦粉）後吹氧量增加：焦粉量×22.4/12

　　=0.0585×22.4/12=0.1092m3/kg。

　　每100kg廢鋼在轉爐中熔化時，其CO2排放量為：

　　100×0.0585×3+100*0.1092×0.5346=23.4kgCO2.

　　③100kg廢鋼在電爐中熔化，按照用電熔化

，耗用電量為：每kg廢鋼熔化耗熱/（電爐的熱效率*電的熱值）=1228.75/（0.70×3.6×1000）=0.0487kwh/kg。

　　每100kg廢鋼在電爐中熔化時，其CO2排放量為：

　　100×0.487×0.841=41kgCO2。

　　轉爐廢鋼比40%，碳排放相當於電爐廢鋼比50%的碳排放；100kg廢鋼用於轉爐碳排放比用於電爐碳排放低17.6kgCO2。因此，廢鋼供應量不足時，廢鋼用於轉爐更有減碳優勢。

　　鋼gang鐵tie行xing業ye的de發fa展zhan背bei景jing正zheng在zai發fa生sheng巨ju大da的de變bian化hua，正zheng經jing曆li從cong增zeng量liang到dao減jian量liang的de轉zhuan變bian，正zheng進jin入ru減jian量liang提ti質zhi發fa展zhan階jie段duan
，廢fei鋼gang資zi源yuan量liang逐zhu步bu增zeng加jia

，粗cu鋼gang產chan量liang將jiang逐zhu步bu減jian少shao。

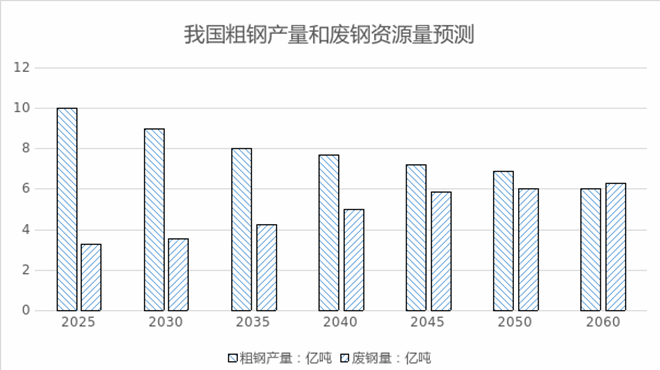

　　4.1 2025年⁓2035年，廢鋼利用情況

　　至2035年，粗鋼產量8億噸
，用於鋼鐵冶煉的廢鋼量約3.96億噸
，轉爐煉鋼按廢鋼比35%考慮，轉爐消耗廢鋼2.36億噸
，電爐消耗廢鋼1.6yidun。suizhegangtieqiyetanpaifangnarutanjiaoyi，zhuanlugongxujiangdafutigaofeigangbi，feigangziyuanzhengduogengjilie

，feigangjiagehuigenggao
，dianluquanfeigangyeliandejingjixingmianlingengyanjunyali。

　　4.2 2036年之後，電爐煉鋼產能快速增加

　　由於粗鋼產能逐年降低，廢鋼供應量逐年增加，轉爐鋼產量快速降低
，電爐鋼產量迅速增加，2036年之後電爐也將進入快速建設期

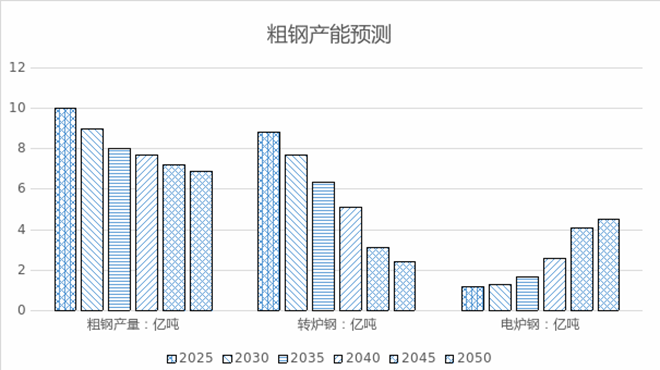

，滿足充分利用廢鋼資源的需求。預測2025年⁓2050年粗鋼產量
、轉爐鋼產量、電爐鋼產量如下圖

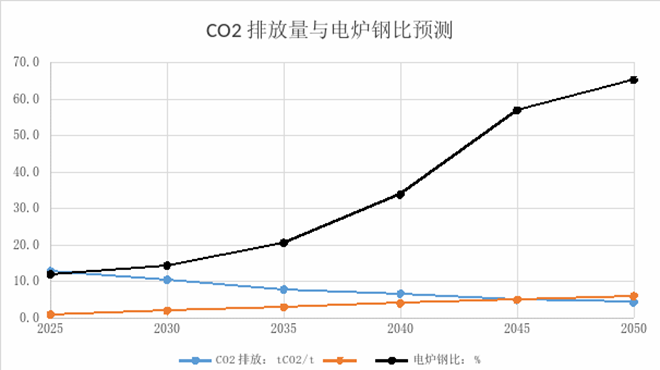

　　4.3 預測2025年⁓2050年鋼鐵行業CO2排放和電爐鋼比

　　隨著鋼產量需求下降和廢鋼供應量的增加，在廢鋼供應充足的形勢下，廢鋼價格會隨之降低
，廢鋼在鋼鐵行業消費量增加
，特別是在2035年後電爐鋼比會快速增加，鋼鐵行業的CO2排放隨之降低。

　　5 小結

　　廢鋼作為可循環利用的鐵素資源，提高廢鋼比例，能夠大幅降低CO2排放和綜合能耗，具有較高的經濟、環保和社會效益。

　　當dang前qian廢fei鋼gang資zi源yuan短duan缺que
，充chong分fen利li用yong廢fei鋼gang的de降jiang碳tan屬shu性xing
，提ti高gao鋼gang鐵tie行xing業ye整zheng體ti的de廢fei鋼gang比bi。轉zhuan爐lu長chang流liu程cheng利li用yong廢fei鋼gang與yu電dian爐lu短duan流liu程cheng利li用yong廢fei鋼gang相xiang比bi，廢fei鋼gang在zai轉zhuan爐lu中zhong使shi用yong時shiCO2排放是低的，2035年前，從經濟性和合理利用廢鋼充分降碳的角度考慮，努力提高轉爐廢鋼比、提高電爐的利用率。因此應根據廢鋼資源量合理規劃電爐的建設與生產，隻有電爐使用綠電時碳排放是低的。

　　隨著社會Fe元素的積累，廢鋼循環量越來越大
，電爐鋼比逐步增加。預測至2050年電爐鋼比將提高至65%左右，鋼鐵行業CO2排放將降低至5億噸左右，屆時電爐采用綠電冶煉，CO2排放將進一步降低。（魏新民 於國華）
