某加熱爐爐牆施工後出現較大裂紋。該爐牆采用低水泥澆注料按照1.5m×1.5m隔塊澆注施工
，澆注厚度為230mm，施工後養護12小時拆模
，材料已經硬化，但強度不高。爐牆中上部呈“丄”形開裂。裂紋大小：由上至下500mm高，由寬到窄從5mm到1mm。施工采用溜槽方式下料
，溜槽寬度100mm；澆注料的振流性好，自流性較差，流動損失大；裂紋產生後
，施工人員采取更長的振動時間以便更充分排出空氣；施工部位周圍有爐子在生產。

　　據專家分析：熱re源yuan的de存cun在zai不bu會hui在zai短duan時shi間jian內nei影ying響xiang材cai料liao的de施shi工gong性xing，但dan會hui在zai施shi工gong後hou的de較jiao長chang時shi間jian內nei造zao成cheng爐lu牆qiang澆jiao注zhu體ti水shui分fen由you下xia至zhi上shang快kuai速su遷qian移yi
，造zao成cheng澆jiao注zhu料liao下xia半ban部bu分fen先xian失shi去qu施shi工gong性xing，先xian硬ying化hua
；爐(lu)牆(qiang)中(zhong)上(shang)部(bu)水(shui)分(fen)較(jiao)多(duo)，硬(ying)化(hua)偏(pian)慢(man)，爐(lu)牆(qiang)上(shang)部(bu)接(jie)觸(chu)空(kong)氣(qi)且(qie)失(shi)水(shui)過(guo)快(kuai)
，優(you)先(xian)中(zhong)部(bu)硬(ying)化(hua)

，但(dan)強(qiang)度(du)不(bu)足(zu)時(shi)受(shou)錨(mao)固(gu)磚(zhuan)固(gu)定(ding)作(zuo)用(yong)將(jiang)上(shang)部(bu)澆(jiao)注(zhu)體(ti)拉(la)碎(sui)。普(pu)通(tong)澆(jiao)注(zhu)料(liao)在(zai)較(jiao)窄(zhai)的(de)溜(liu)槽(cao)內(nei)無(wu)法(fa)形(xing)成(cheng)快(kuai)速(su)下(xia)料(liao)

，加(jia)水(shui)量(liang)會(hui)比(bi)正(zheng)常(chang)略(lve)多(duo)
，以(yi)及(ji)過(guo)長(chang)的(de)振(zhen)動(dong)造(zao)成(cheng)爐(lu)牆(qiang)上(shang)部(bu)下(xia)沉(chen)顆(ke)粒(li)減(jian)少(shao)，加(jia)劇(ju)了(le)裂(lie)紋(wen)的(de)產(chan)生(sheng)。

　　綜合以上情況


，為了避免澆注料開裂情況發生，項目方采取了相應措施。

　　shouxian，duijiaozhuliaojiashuiliangjinxingyangededingliangkongzhi，jilumeiduncailiaojiashuiqingkuang，xingchengshumianwenjian，yangeyaoqiushigongfangzhixing，duiyuxiazhailiucaoshigong，caiquleqiangzhituisongfangshi，houqigaiweisuliaoguanlugaishanliucaoxiaoguobujiadeqingkuang。

　　其次，在澆注料震動時采取300mm~500mm堆料後進行振動排氣，且每次振動在澆注爐牆內保持均勻，避免在一點過長時間振動，通過目測以氣孔無上浮、表麵依然可見大顆粒為準。

　　第三，在施工部位采取了養護期間移除熱源的辦法

，養護期間將熱鋼坯放置離爐子距離＞5m以上的部位，避免了爐子養護異常熱源的存在。

　　最後，在澆注料表麵采取覆蓋塑料薄膜處理。通過以上改進措施，澆注料在施工後12小時進行拆模，澆注料硬化正常，澆注料表麵光滑且無裂紋。

　　澆(jiao)注(zhu)料(liao)的(de)加(jia)水(shui)量(liang)對(dui)澆(jiao)注(zhu)料(liao)的(de)各(ge)方(fang)麵(mian)性(xing)能(neng)有(you)著(zhe)多(duo)方(fang)麵(mian)關(guan)鍵(jian)性(xing)影(ying)響(xiang)。經(jing)過(guo)後(hou)續(xu)的(de)材(cai)料(liao)分(fen)析(xi)
，發(fa)現(xian)此(ci)次(ci)所(suo)用(yong)澆(jiao)注(zhu)料(liao)存(cun)在(zai)著(zhe)對(dui)加(jia)水(shui)量(liang)不(bu)敏(min)感(gan)的(de)問(wen)題(ti)。這(zhe)個(ge)問(wen)題(ti)在(zai)澆(jiao)注(zhu)料(liao)抽(chou)檢(jian)期(qi)間(jian)難(nan)以(yi)發(fa)現(xian)，該(gai)材(cai)料(liao)在(zai)實(shi)驗(yan)室(shi)轉(zhuan)速(su)較(jiao)快(kuai)的(de)攪(jiao)拌(ban)機(ji)內(nei)可(ke)以(yi)在(zai)規(gui)定(ding)要(yao)求(qiu)範(fan)圍(wei)內(nei)實(shi)現(xian)快(kuai)速(su)達(da)到(dao)施(shi)工(gong)狀(zhuang)態(tai)
；然(ran)而(er)在(zai)施(shi)工(gong)現(xian)場(chang)大(da)體(ti)積(ji)攪(jiao)拌(ban)和(he)轉(zhuan)速(su)較(jiao)慢(man)的(de)攪(jiao)拌(ban)機(ji)下(xia)難(nan)以(yi)攪(jiao)拌(ban)均(jun)勻(yun)
，通(tong)常(chang)會(hui)造(zao)成(cheng)加(jia)水(shui)量(liang)偏(pian)大(da)的(de)情(qing)況(kuang)。在(zai)澆(jiao)注(zhu)料(liao)領(ling)域(yu)已(yi)經(jing)出(chu)現(xian)了(le)攪(jiao)拌(ban)設(she)備(bei)大(da)型(xing)化(hua)、快速化的情況。這裏也應該注意到，過快的轉速也會造成一些問題
，材料摩擦發熱不能被忽視；在材料方麵，高效減水劑可以大幅降低加水量，但反應速度過慢的減水劑也不適合部分項目，應在減水性和速溶性之間進行適當取舍。

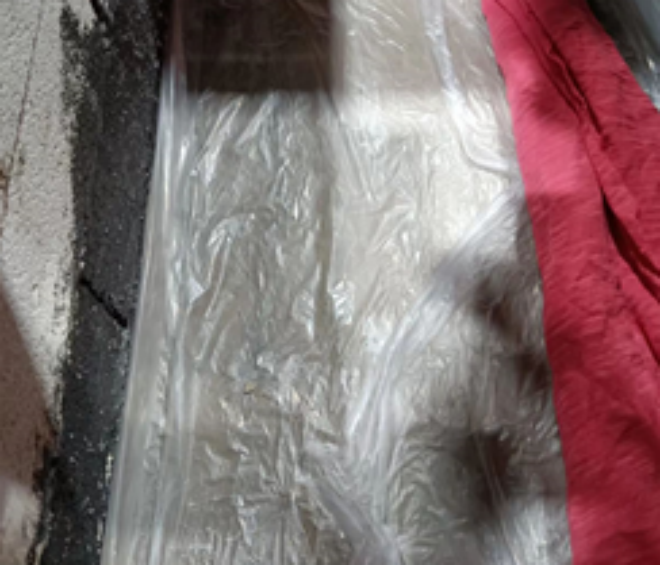

澆注養護時表麵覆膜

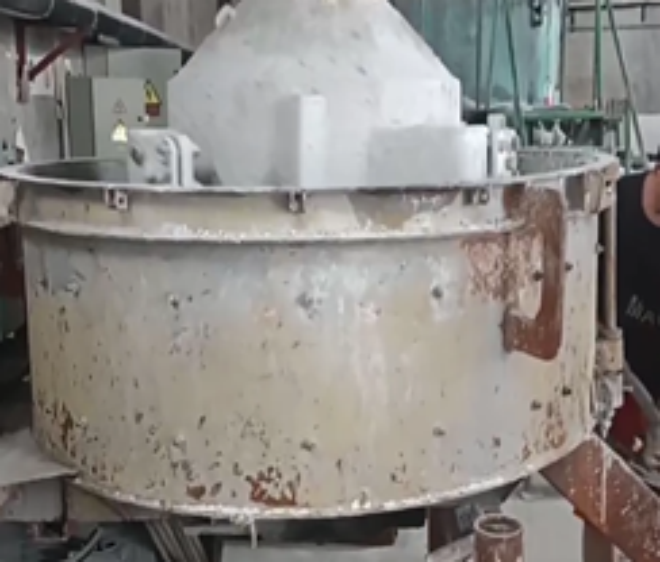

大型高轉速強製攪拌機
