氧yang化hua鋁lv焙bei燒shao爐lu是shi氧yang化hua鋁lv生sheng產chan過guo程cheng中zhong的de關guan鍵jian設she備bei

，其qi主zhu要yao功gong能neng是shi通tong過guo高gao溫wen煆duan燒shao將jiang氫qing氧yang化hua鋁lv轉zhuan化hua為wei氧yang化hua鋁lv。爐lu體ti的de砌qi築zhu質zhi量liang直zhi接jie影ying響xiang設she備bei的de使shi用yong壽shou命ming
、熱效率和生產穩定性，因此砌築工藝的重要性不言而喻。北京聯合榮大創新研發的氧化鋁焙燒爐砌築工藝新技術，值得大力推廣。

　　耐火材料的選擇應考慮其耐高溫性、抗堿腐蝕能力和氣流衝刷。工作層通常采用高鋁磚或耐火澆注料。高鋁磚其據有出色的熱震穩定性，施工維護便捷合使用壽命長等優點；對於複雜結構（如爐頂，彎頭，旋風筒）
，則采用耐火澆注料。保溫層主要使用矽酸鈣板多晶纖維板和納米板，並輔以耐火棉填縫，從而減少空腔帶來的熱損失。

　　砌築前
，必須根據設計圖紙確認耐火材料的類型
、厚度以及膨脹縫的布局。材料收環節需要嚴格把關，確保耐火磚、澆注料、保溫層材料的化學成分和理化指標達到標準。錨固件刷瀝青漆並焊接牢固。施工環境應保持幹燥，溫度不得低於5℃，以避免雨雪天氣的不利影響。

　　耐火磚施工時必須重點監控灰縫的飽滿度（≥95%）、厚度（≤3mm）以(yi)及(ji)膨(peng)脹(zhang)縫(feng)的(de)合(he)理(li)性(xing)。澆(jiao)注(zhu)料(liao)施(shi)工(gong)中(zhong)要(yao)注(zhu)意(yi)采(cai)用(yong)硬(ying)質(zhi)模(mo)板(ban)，支(zhi)護(hu)尺(chi)寸(cun)控(kong)製(zhi)好(hao)。模(mo)板(ban)支(zhi)護(hu)前(qian)刷(shua)脫(tuo)模(mo)劑(ji)，方(fang)便(bian)模(mo)板(ban)拆(chai)卸(xie)，減(jian)少(shao)澆(jiao)注(zhu)後(hou)表(biao)麵(mian)氣(qi)孔(kong)量(liang)。澆(jiao)注(zhu)時(shi)根(gen)據(ju)各(ge)部(bu)位(wei)承(cheng)重(zhong)情(qing)況(kuang)，模(mo)板(ban)支(zhi)護(hu)不(bu)能(neng)太(tai)高(gao)，一(yi)般(ban)為(wei)1.2到1.5米，支護好後塊與塊要錯開澆築避免通縫。築爐膨脹縫設置為每層模板高度
，環形展開長2-2.5米留一個3cm膨脹縫，膨脹縫要留在倆個錨釘之間

，不得留在錨釘位置，膨脹節裏填的矽酸鋁棉要填壓好，縫留置要錯開。所有施工縫每砌築0.5mijiujinxinggoufeng。jiaozhushikuaiyukuaizhijiandejiefeng，shangxiazhijianjiefengyaozuohao
，bunengyoubupingzhenghuoduiduoxianxiang。naihuozhuanxuyaoqiegeshi，qiegemianbixumopingzaishiyong。

　　焙燒爐施工時有三個關鍵部位：V08V19燃燒室，T12燃燒室及P04焙燒爐連接P03旋風筒連接處。燃燒室主要問題是高溫及燃燒物對材料的損傷，可以選擇莫來石剛玉澆注料這類耐高溫耐腐蝕澆注料。P03和PO4連接部分，切線出口處內襯澆築成弧形，避免膨脹縫留在設備結合轉折部位並
，澆注料內增加加強網，減少物料對爐壁的衝擊力。P03和PO4頂部過渡部分折角位置錨固件要求加密，澆注時也做個加強網，提高爐體質量。

　　氧化鋁焙燒爐的砌築是一項結合材料科學與工程技術的精細工作。通過科學選材、嚴格施工和規範驗收，可以顯著提高爐體的抗熱震性、密封性及使用壽命
，從而確保氧化鋁生產的高效和穩定。

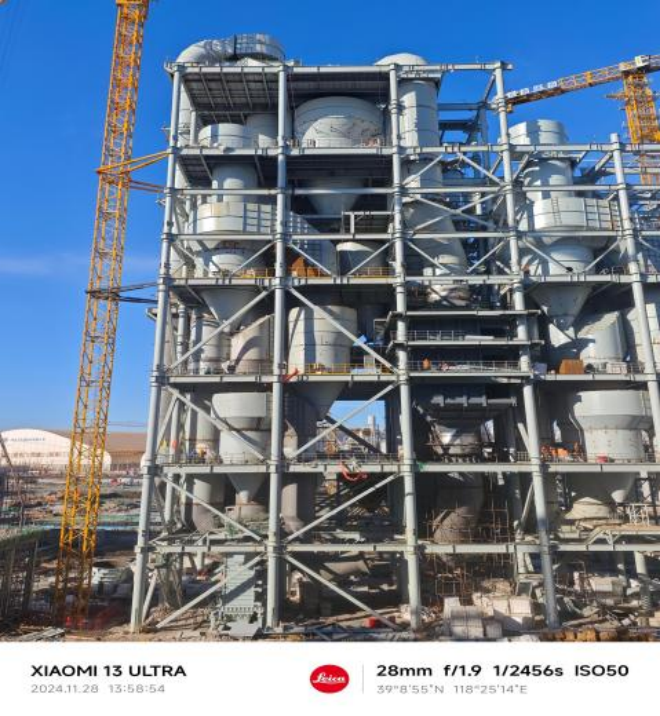

圖一為焙燒爐整體外觀

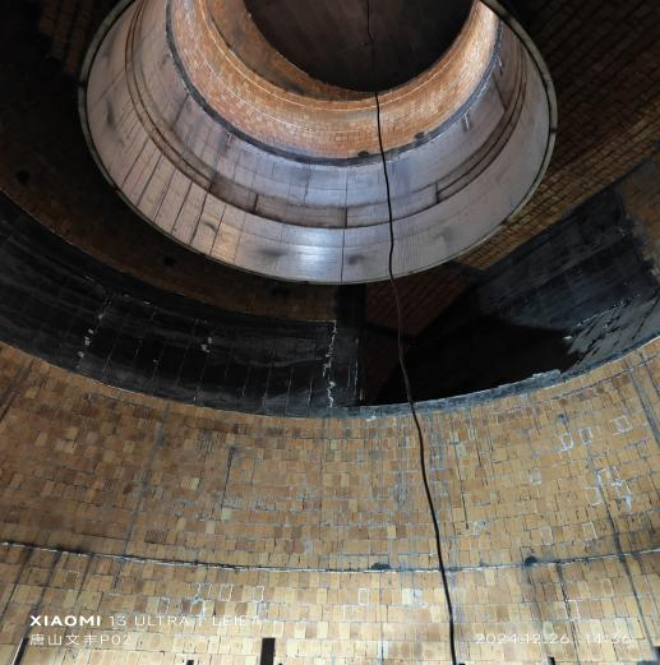

圖二為內部砌築效果
