噴(pen)注(zhu)施(shi)工(gong)作(zuo)為(wei)當(dang)前(qian)高(gao)爐(lu)爐(lu)身(shen)部(bu)位(wei)快(kuai)速(su)修(xiu)複(fu)的(de)主(zhu)要(yao)手(shou)段(duan)，得(de)到(dao)了(le)廣(guang)大(da)鐵(tie)廠(chang)的(de)認(ren)可(ke)。其(qi)特(te)點(dian)就(jiu)是(shi)準(zhun)備(bei)時(shi)間(jian)短(duan)，施(shi)工(gong)時(shi)間(jian)短(duan)，烘(hong)爐(lu)時(shi)間(jian)短(duan)
，能(neng)夠(gou)快(kuai)速(su)恢(hui)複(fu)生(sheng)產(chan)。由(you)於(yu)烘(hong)爐(lu)時(shi)間(jian)較(jiao)短(duan)，對(dui)修(xiu)複(fu)材(cai)料(liao)的(de)防(fang)爆(bao)性(xing)能(neng)要(yao)求(qiu)非(fei)常(chang)高(gao)。

　　weitigaogaolupenzhuliaofangbaoxingneng，lianherongdazhuanjiazuolexialieyouyitansuo。jufenxi，cailiaofashengbaolieshiyouyuzaicailiaohongkaoguochengzhongcailiaoneibudeziyoushuihejieheshuiqihuahounanyijishicongcailiaoneibupaichu，xingchengjidadeyali，daozhicailiaofashengbaolie。yingxiangcailiaodebaoliedeyinsuyoucailiaodeqiangdu
，zhimiduhecailiaodexianqikonglvdeng。

　　噴注料爆裂機理如下：在烘烤開始階段，材料外表麵受熱

，內部的自由水和結合水受熱開始氣化
，向材料兩側擴散
；隨(sui)著(zhe)烘(hong)烤(kao)的(de)持(chi)續(xu)進(jin)行(xing)，氣(qi)化(hua)的(de)水(shui)蒸(zheng)氣(qi)逐(zhu)步(bu)向(xiang)材(cai)料(liao)內(nei)部(bu)聚(ju)集(ji)，氣(qi)壓(ya)逐(zhu)漸(jian)增(zeng)大(da)，當(dang)蒸(zheng)氣(qi)壓(ya)強(qiang)超(chao)過(guo)材(cai)料(liao)的(de)本(ben)身(shen)強(qiang)度(du)時(shi)，就(jiu)會(hui)發(fa)生(sheng)噴(pen)注(zhu)料(liao)的(de)崩(beng)裂(lie)和(he)脫(tuo)落(luo)的(de)現(xian)象(xiang)。噴(pen)注(zhu)料(liao)爆(bao)裂(lie)機(ji)理(li)如(ru)下(xia)圖(tu)所(suo)示(shi)。

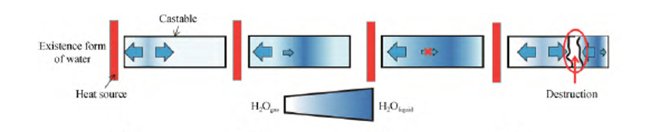

圖1為噴注料爆裂機理示意圖

　　由(you)以(yi)上(shang)爆(bao)裂(lie)機(ji)理(li)可(ke)以(yi)看(kan)出(chu)，影(ying)響(xiang)材(cai)料(liao)防(fang)爆(bao)性(xing)能(neng)的(de)因(yin)素(su)主(zhu)要(yao)有(you)材(cai)料(liao)的(de)透(tou)氣(qi)性(xing)和(he)材(cai)料(liao)本(ben)身(shen)的(de)強(qiang)度(du)。對(dui)於(yu)高(gao)爐(lu)爐(lu)身(shen)中(zhong)上(shang)部(bu)而(er)言(yan)，一(yi)般(ban)采(cai)用(yong)水(shui)泥(ni)作(zuo)為(wei)材(cai)料(liao)的(de)結(jie)合(he)劑(ji)，在(zai)水(shui)泥(ni)水(shui)化(hua)的(de)過(guo)程(cheng)中(zhong)
，其(qi)養(yang)生(sheng)溫(wen)度(du)對(dui)水(shui)化(hua)產(chan)物(wu)及(ji)材(cai)料(liao)的(de)氣(qi)孔(kong)率(lv)都(dou)有(you)較(jiao)大(da)的(de)影(ying)響(xiang)，實(shi)驗(yan)結(jie)果(guo)如(ru)下(xia)圖(tu)所(suo)示(shi)。

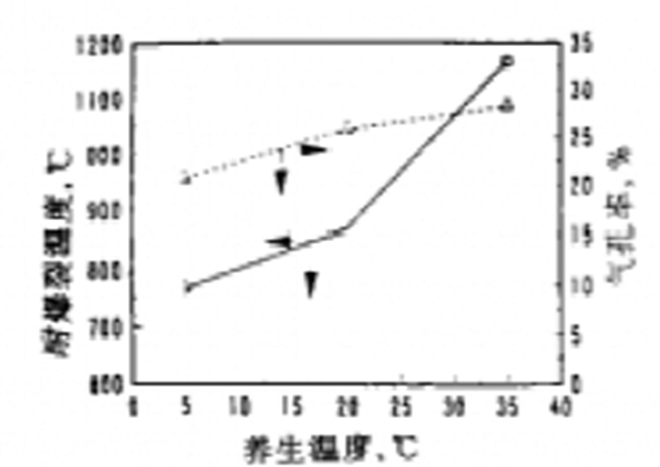

圖2為養生溫度對水泥水化產物及氣孔率的影響

　　同時也對材料熱態力學性能做了相關檢測，其實驗結果如下：

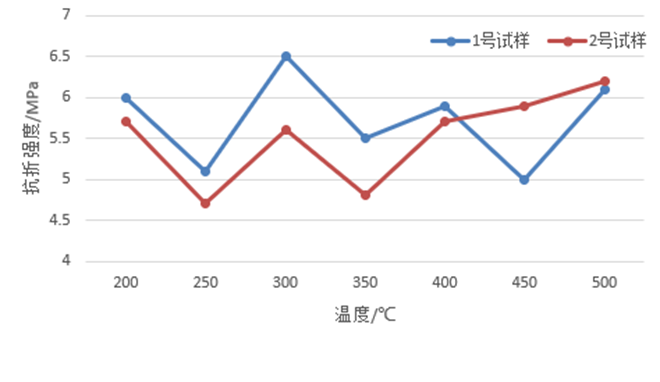

圖3為兩種方案熱態力學性能檢測結果

　　從上圖可以看出材料強度在250℃和350℃降低，由於烘爐過程中存在溫度梯度的影響
，故實際烘爐溫度在250℃-350℃以上時，材料的強度有兩次突然的降低，容易造成材料的爆裂，這與鋁酸鈣水泥水化和微粉間相互反應有關。

　　綜上所述，為了避免噴注料發生爆裂的情況，建議采取以下措施：

　　1、提高施工時的環境溫度和材料的養生溫度，提升材料本身的物理強度；

　　2
、優化施工方案
，避免在噴注過程中材料分層

，影響內襯的整體強度；

　　3、優化材料方案
，提升材料的透氣性
，降低材料內部的蒸氣壓力；

　　4
、優化噴注材料的烘烤曲線，尤其時250℃-500℃範圍內的烘烤曲線。
