開機械手噴塗無烘爐檢修先河——津西股份5#高爐停爐開爐達產紀實

2026-04-16 06:17:41

中國冶金報社

記者夏傑生報道

　　2月10日，隨著第一爐鐵水奔湧而出，津西鋼鐵股份有限公司5#高爐正式開爐複產。該高爐檢修工程由聯合榮大總包。

　　津西股份5#高爐檢修完成後，該高爐沒有經過烘爐，就開始帶風裝料，整個過程爐況平穩運行，各項指標穩步提升。津西股份首次采用機械手噴塗、無須烘爐即可安全開爐，為高爐開爐提供了新方式。

　　立竿見影快速達產

　　該高爐設計有2個鐵口、20個風口，配套3座頂燃式熱風爐。2024年10月30日，該高爐經大修、技改後開爐投產。但改造後該高爐爐腹角超出正常範圍，達到了83.49°，造成爐型不合理、高爐渣皮不穩定且爐牆易結厚，高爐運行指標十分不穩定。為此，津西股份決定采用噴塗工藝，重塑爐型。

　　為了進行此次高爐噴塗作業，2月6日12時08分-13時12分，該高爐進行了休風處理、打水作業；13時12分送風後，開始打水降料麵；次日4時15分休風完畢，共曆時15小時3分鍾。整個過程煤氣全回收時長為11小時33分鍾、打水量為792.56噸、消耗風量為124.59萬立方米，料麵成功降至風口平麵。

　　2月8日17時，該高爐噴塗作業完畢，爐腹至爐身采用機械手噴塗、噴塗，總量140噸的噴塗料僅用不到24小時就完成噴塗。22時，噴塗料清理完畢、爐前專業氧槍插好；24時，送風裝置安裝完畢。

　　靜置4小時後，2月9日4時，該高爐開始靜態裝料，此時爐頂溫度72℃。6時16分，該高爐點火開爐送風，6時35分風口全亮，9時05分引氣成功，此時爐頂溫度84℃。15時20分撥出氧槍，渣鐵順利流出，流動性良好，物理熱充足。

　　送風後，16小時開始噴煤、富氧鼓風；19小時開始逐步打開堵的風口增加風量；28小時全部風口開始投入使用；30小時雙鐵口開始出鐵；34小時TRT發電機組開始運行。這個過程，高爐爐況穩定順行，2月10日日產量達到1665.24噸。

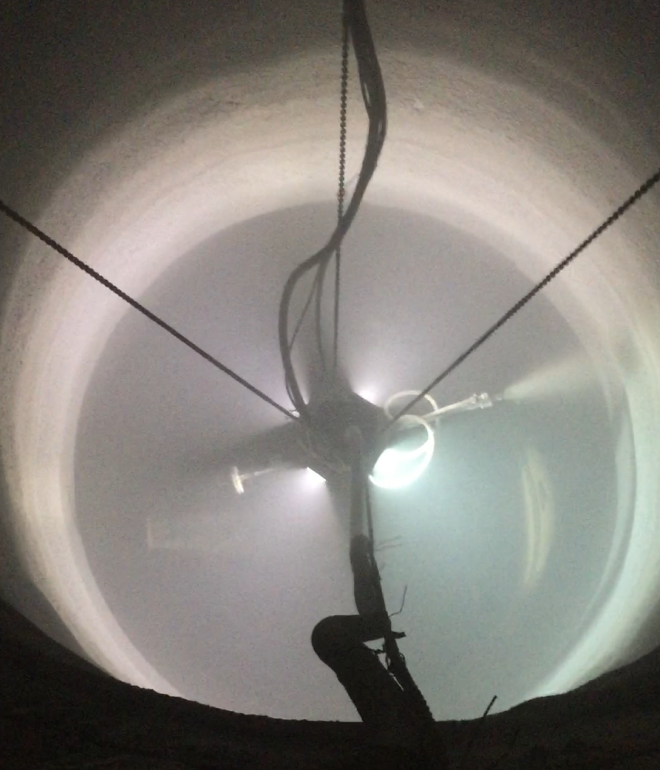

圖為聯合榮大員工正在對津西股份5#高爐進行熱態在線噴注。

　　操作製度科學合理

　　在檢修工程進行中，經過開爐配料、裝料、基本製度的製訂過程後，供需雙方將開爐焦比選擇2.7t/tte。正常配料結構為燒結礦、球團、塊礦、錳礦，比例分別為82%、5%、9%、4%。因本地球團鈦含量高，不利於鐵水流動性，隻配加5%球團。設定的鐵水錳含量為1.2%，因此配料中加入4%的錳礦。正常配料中添加螢石和矽石，用於改善渣鐵流動性，防止開爐初期因堿度過高、渣鐵流動性差影響開爐進程。

　　經過對開爐料參數設定、開爐操作等流程，進入送風環節。2月9日6時16分，操作人員點火開爐送風，堵6個風口，送風麵積0.1263㎡，風量按照正常單風口量程的80%控製。因為沒有烘爐，根據實際情況用時5小時將負荷料的料線裝至了5米。料線深、停爐時間短、風量小，軟熔帶處在形成過程，因此在壓量關係上體現並不明顯。5號爐開爐全過程爐況保持穩定運行，未出現塌料、滑料現象。

　　開爐後，在加熱製度調整方麵，技術人員做了3方麵工作：yishirululiaoyanxukailuliaozuihouyizuliaodejiegoububian，jiyurulufengliangyujiaotanfuhexiangshiyingdeyuanze，bansuifengkoujiafengjincheng，caozuoshangtongbuzengjiajiaotanfuhe。ershikuaisujianggui，kailudiyicishengtiehangui1.73%，與設定1.71%基本相符，渣鐵物理熱充足，含硫0.086%，含錳1.52%。為減輕爐前勞動強度和加風提頂壓強化冶煉，快速降低生鐵含矽量至0.4%。三是送風後16個小時開始噴煤富氧，以活躍爐缸、塑造爐型、降低焦比，減少了對風溫和負荷的依賴。

　　檢修成果供需滿意

　　對此次5#高爐檢修工程順利開爐達產，津西股份給予了高度評價。供需雙方認為本次檢修工程有幾方麵的經驗值得總結。

　　一是首次出鐵正常後，應及時開風口負荷，加快高爐冶煉進程。因爐前水渣溝下鐵、爐型不合理等因素影響，在恢複過程操作過於慎重，加負荷降矽速度緩慢。

　　二是開爐料空焦不配加錳礦，配加菱鎂石提高爐渣鎂鋁比。負荷料螢石和錳礦的合理使用，保證了渣鐵流動性，減輕了爐前工作量。

　　三是爐腹、爐身用機械手噴塗，不烘爐開爐成功，說明聯合榮大各項開爐參數設定的準確性，烘爐準備工作紮實。

　　四是開爐達產是一個係統的工程，需要多部門協同，各部門的溝通與協調是快速達產的必備因素。

　　據(ju)悉(xi)，該(gai)高(gao)爐(lu)檢(jian)修(xiu)項(xiang)目(mu)既(ji)對(dui)高(gao)爐(lu)本(ben)體(ti)進(jin)行(xing)了(le)高(gao)標(biao)準(zhun)修(xiu)複(fu)，又(you)根(gen)據(ju)國(guo)家(jia)環(huan)保(bao)等(deng)要(yao)求(qiu)進(jin)行(xing)了(le)一(yi)係(xi)列(lie)節(jie)能(neng)環(huan)保(bao)改(gai)造(zao)，使(shi)該(gai)高(gao)爐(lu)後(hou)續(xu)生(sheng)產(chan)運(yun)行(xing)能(neng)更(geng)智(zhi)能(neng)、綠色、經濟、高效，將對津西股份高質量發展產生積極影響。

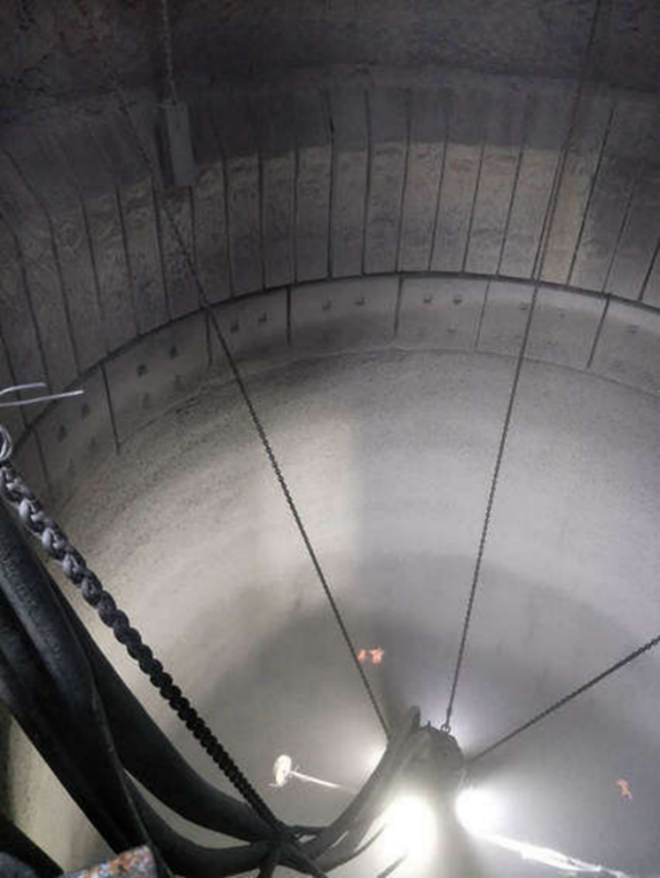

圖為津西股份5#高爐爐型恢複後的效果。

來源：中國冶金報-中國鋼鐵新聞網

編輯：張雨恬

下一篇：鞍鋼股份、包鋼股份、杭鋼股份、八一鋼鐵、...

版權說明

【1】凡本網注明"來源：中國冶金報—中國鋼鐵新聞網"的所有作品，版權均屬於中國鋼鐵新聞網。媒體轉載、摘編本網所刊作品時，需經書麵授權。轉載時需注明來源於《中國冶金報—中國鋼鐵新聞網》及作者姓名。違反上述聲明者，本網將追究其相關法律責任。
【2】凡本網注明"來源：XXX（非中國鋼鐵新聞網）"的作品，均轉載自其它媒體，轉載目的在於傳遞更多信息，並不代表本網讚同其觀點，不構成投資建議。
【3】如果您對新聞發表評論，請遵守國家相關法律、法規，尊重網上道德，並承擔一切因您的行為而直接或間接引起的法律責任。
【4】如因作品內容、版權和其它問題需要同本網聯係的。電話：010—010-64411649
